SUNTECH- PHÂN PHỐI BỘ BIẾN TẦN T-DRIVE : TH500 - TH500M CÁC DẢI CÔNG SUẤT : 0.75KW - 560KW .
SUNTECH- PHÂN PHỐI BỘ BIẾN TẦN - SERVO - HMI HÃNG T-DRIVE.
SUNTECH- CUNG CẤP MAIN BIẾN TẦN - SERVO - HMI HÃNG T-DRIVE THEO YÊU CẦU CHO CÁC MODEL.
SUNTECH- CUNG CẤP MODUL LỰC IGBT, TỤ ĐIỆN CÔNG SUẤT, QUẠT, CẢM BIẾN DÒNG... CHO BIẾN TẦN HÃNG T-DRIVE.
SUNTECH- BẢO TRÌ , LẮP ĐẶT , SỬA CHỮA BIẾN TẦN HÃNG T-DRIVE.
SUNTECH- CUNG CẤP TỦ ĐIỆN , THI CÔNG DỰ ÁN BIẾN TẦN HÃNG T-DRIVE.
.jpg)
.jpg)
.jpg)

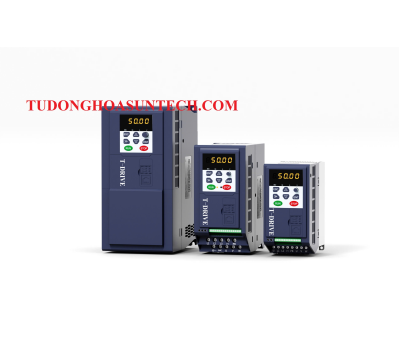

Giới thiệu chung biến tần T-Drive TH500 Series:
Sơ đồ chân Input/Output biến tần:
.png)
|
Mục |
Đặc điểm kỹ thuật |
|
Đầu vào
|
Điện áp đầu vào |
1Pha/3Pha 220V, Dao động 200V ~ 240V Hoặc 3Pha 380V-480V, Dao động 380V~ 480V |
|
Phạm vi dao động điện áp cho phép |
- 15% ~ 10% |
|
Tần số đầu vào |
50Hz/60Hz , dao động ít hơn 5 % |
|
Đầu ra
|
Điện áp đầu ra |
3Pha : 0V ~ đầu vào điện áp |
|
Quá tải |
Ứng dụng mục đích chung : 60S cho 150% tải nặng, tải thường : 60S cho 120% |
|
Điều khiển |
Chế độ điều khiển
|
Kiểm soát V/f
Điều khiển vectơ thông lượng không cảm biến không có card PG ( SVC )
Kiểm soát vectơ thông lượng tốc độ cảm biến bằng thẻ PG (VC)
|
|
Chế độ hoạt động |
Kiểm soát tốc độ ,Kiểm soát mô-men xoắn( SVC và VC ） |
|
Phạm vi tốc độ
|
1:100 (V/f)
1:200(SVC)
1:1000(Vương quốc Anh)
|
|
Độ chính xác kiểm soát tốc độ |
±0,5% (V/f)
±0,2%(SVC)
±0,02%(VC)
|
|
Phản ứng tốc độ
|
5Hz(V/f)
20Hz (SVC)
50Hz(VC)
|
|
Dải tần số
|
0,006 00.00Hz ( V / f )
0,002 00.00Hz ( S V C )
0,004 00.00 Hz ( V C )
|
|
Độ phân giải tần số đầu vào |
Cài đặt kỹ thuật số: 0,01Hz
Cài đặt tương tự: tần số tối đa x 0,1%
|
|
Mô men khởi động
|
150%/0,5Hz(V/f)
180%/0,25Hz(SVC)
200%/0Hz(VC)
|
|
Mục |
Đặc điểm kỹ thuật |
|
|
Độ chính xác kiểm soát mô-men xoắn |
SVC : trong vòng 5Hz10% , trên 5Hz5% VC:3.0% |
|
Đường cong V/f
|
Kiểu đường cong V/f: đường thẳng, đa điểm, hàm lũy thừa, tách V/f;
Hỗ trợ tăng mô-men xoắn: Tăng mô-men xoắn tự động (cài đặt tại nhà máy), tăng mô-men xoắn thủ công
|
|
Tần số cho ram dốc |
Hỗ trợ tăng tốc và giảm tốc theo đường cong S và tuyến tính;
4 nhóm thời gian tăng tốc và giảm tốc, phạm vi cài đặt 0,00 giây ~ 60000 giây
|
|
Kiểm soát điện áp bus DC
|
Kiểm soát tình trạng dừng quá áp: giới hạn việc phát điện của động cơ bằng cách điều chỉnh tần số đầu ra để tránh bỏ qua lỗi điện áp; Kiểm soát tình trạng dừng quá áp: kiểm soát mức tiêu thụ điện năng của động cơ bằng cách điều chỉnh tần số đầu ra để tránh lỗi lệch hướng. Kiểm soát VdcMax: Giới hạn lượng điện năng mà động cơ tạo ra bằng cách điều chỉnh tần số đầu ra để tránh ngắt quá áp; Kiểm soát VdcMin: Kiểm soát mức tiêu thụ điện năng của động cơ bằng cách điều chỉnh tần số đầu ra, để tránh nhảy điện áp dưới mứclỗi |
|
Người vận chuyểnTính thường xuyên |
1k Hz ~ 12 k Hz ( Thay đổi tùy thuộc ) |
|
Phương pháp khởi động |
Khởi động trực tiếp (có thể chồng phanh DC); khởi động theo dõi tốc độ |
|
Phương pháp dừng |
Dừng giảm tốc (có thể chồng lên phanh DC); dừng tự do |
|
Chức năng điều khiển chính
|
Kiểm soát chạy chậm, kiểm soát độ võng, hoạt động lên đến 16 tốc độ, tránh tốc độ nguy hiểm, hoạt động tần số dao động, chuyển mạch thời gian tăng tốc và giảm tốc, tách VF, phanh quá kích thích, điều khiển PID quy trình, chức năng ngủ và đánh thức, logic PLC đơn giản tích hợp, đầu vào và đầu ra ảo, đơn vị trễ tích hợp, đơn vị so sánh và đơn vị logic tích hợp, sao lưu và phục hồi tham số, ghi lỗi hoàn hảo, đặt lại lỗi, hai nhóm tham số động cơ chuyển mạch tự do, phần mềm hoán đổi hệ thống dây đầu ra, đầu cuối LÊN / XUỐNG. STO ( Tắt mô-men xoắn an toàn) |
|
Chức năng
|
Bàn phím |
Bàn phím kỹ thuật số LED và bàn phím LCD (tùy chọn) |
|
Giao tiếp
|
Tiêu chuẩn:
Giao tiếp MODBUS Giao thức TCP CÓ THỂ MỞ VÀ PROFINET
|
|
Thẻ PG |
Thẻ giao diện mã hóa gia tăng (Đầu ra vi sai và bộ thu hở), Thẻ quay, thẻ tín hiệu phân chia tần số pg |
|
Đầu vào thiết bị đầu cuối
|
Tiêu chuẩn:
5 đầu vào kỹ thuật số, một trong số đó hỗ trợ đầu vào xung tốc độ cao lên đến 50kHz;
2 đầu vào analog, hỗ trợ đầu vào điện áp 0 ~ 10V hoặc đầu vào dòng điện 0 ~ 20mA;
Thẻ tùy chọn:
4 đầu vào kỹ thuật số
2 đầu vào analog. hỗ trợ điện áp đầu vào 10V-+10V
|
|
Đầu ra
|
Tiêu chuẩn:
1 đầu ra kỹ thuật số;
1 đầu ra xung tốc độ cao (loại cực thu hở), hỗ trợ đầu ra tín hiệu sóng vuông 0 ~ 50kHz;
đầu ra rơle (rơle thứ hai là một tùy chọn)
đầu ra analog, hỗ trợ 0 ~ 20mAđầu ra hiện tại hoặc điện áp 0 ~ 10Vđầu ra;
Thẻ tùy chọn: 4 đầu ra kỹ thuật số
|
|
Sự bảo vệ |
Tham khảo Chương 6 "Khắc phục sự cố và Biện pháp đối phó" để biết chức năng bảo vệ |
|
Môi trường
|
Vị trí lắp đặt |
Trong nhà, không có ánh nắng trực tiếp, bụi, khí ăn mòn, khí dễ cháy, khói dầu, hơi nước, nước nhỏ giọt hoặc muối. |
|
Độ cao |
0-3000m. Biến tần sẽ giảm công suất nếu độ cao lớn hơn 1000m và dòng điện đầu ra định mức sẽ giảm 1% nếu độ cao tăng 100m |
|
Mục |
Đặc điểm kỹ thuật |
|
|
Nhiệt độ môi trường |
-10°C~ +40°C, tối đa 50°C (giảm nếu nhiệt độ môi trường nằm trong khoảng từ 40°C đến 50°C) Dòng điện đầu ra định mức giảm 1,5% nếu nhiệt độ tăng 1°C |
|
Độ ẩm |
Ít hơn 95%RH, không ngưng tụ |
|
Rung động |
Nhỏ hơn 5,9 m/s2 ( 0,6 g) |
|
Nhiệt độ lưu trữ |
-20°C ~ +60°C |
|
Khác |
Cài đặt |
Tủ treo tường, điều khiển sàn, xuyên tường |
|
Mức độ bảo vệ |
IP20 |
|
phương pháp làm mát |
Làm mát bằng không khí cưỡng bức |
|
EMC
|
Tiêu chuẩn CE-ROHS
|
Bộ lọc EMC bên trong Tuân thủ EN61800-3 Loại C3
Môi trường thứ 3
|
..............................................................................................................
SUNTECH- PHÂN PHỐI BỘ BIẾN TẦN - SERVO - HMI KCLY.
SUNTECH- CUNG CẤP MAIN BIẾN TẦN - SERVO - HMI KCLY THEO YÊU CẦU CHO CÁC MODEL.
SUNTECH- CUNG CẤP MODUL LỰC IGBT, TỤ ĐIỆN CÔNG SUẤT, QUẠT, CẢM BIẾN ... CHO BIẾN TẦN KCLY.
SUNTECH- BẢO TRÌ , LẮP ĐẶT , SỬA CHỮA BIẾN TẦN KCLY.
SUNTECH- CUNG CẤP TỦ ĐIỆN , THI CÔNG DỰ ÁN BIẾN TẦN KCLY.
.jpg)
............................................................................................................
SUNTECH - THAY THẾ BOARD , SỬA CHỮA BIẾN TẦN YASKAWA CÁC MODEL.
SUNTECH - chuyên Sửa chữa biến tần yaskawa : A1000, V1000, G7, E1000 , S7.....Trong các dây truyền, hệ thống công nghiệp, máy công nghiệp.
SUNTECH - với đội ngũ chuyên gia phần cứng điện tử lâu năm kinh nghiệm trong việc sửa chữa biến tần chuyên khắc phục các lỗi thường gặp ở biến tần Yaskawa. Với kho linh kiện biến tần được nhập khẩu sẵn đầy đủ chủng loại để phục vụ đầy đủ nhanh chóng cho công việc sửa chữa.
SUNTECH - với đội ngũ nhân viên trực tiếp sửa chữa không qua trung gian nên luôn đảm bảo thời gian và chi phí hợp lý nhất.
SUNTECH - còn cung cấp board mạch thay thế chính hãng trong trường hợp cháy nổ quá nặng và hỏng vi điều khiển không thể khắc phục được.
.jpg)
SUNTECH- PHÂN PHỐI BỘ BIẾN TẦN PARKER VỚI CÁC MODEL: AC10, AC690, AC890.
SUNTECH- CUNG CẤP MAIN BIẾN TẦN PARKER THEO YÊU CẦU CHO CÁC MODEL.
SUNTECH- CUNG CẤP MODUL LỰC IGBT, TỤ ĐIỆN CÔNG SUẤT, QUẠT, CẢM BIẾN ... CHO BIẾN TẦN PARKER.
SUNTECH- BẢO TRÌ , LẮP ĐẶT , SỬA CHỮA BIẾN TẦN PARKER.
SUNTECH- CUNG CẤP TỦ ĐIỆN , THI CÔNG DỰ ÁN BIẾN TẦN PARKER.
.jpg)
.jpg)
.jpg)
.............................................................................................................
SUNTECH- PHÂN PHỐI BỘ BIẾN TẦN YASKAWA VỚI CÁC MODEL: A1000, V1000, J1000, E1000, L1000, H1000, T1000, G7, S7, F7, GA700...
SUNTECH- CUNG CẤP MAIN BIẾN TẦN YASKAWA THEO YÊU CẦU CHO CÁC MODEL.
SUNTECH- CUNG CẤP MODUL LỰC IGBT, TỤ ĐIỆN CÔNG SUẤT, QUẠT, CẢM BIẾN ... CHO BIẾN TẦN YASKAWA.
SUNTECH- BẢO TRÌ , LẮP ĐẶT , SỬA CHỮA BIẾN TẦN YASKAWA.
SUNTECH- CUNG CẤP TỦ ĐIỆN , THI CÔNG DỰ ÁN BIẾN TẦN YASKAWA.
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
................................................................................................................
SUNTECH- PHÂN PHỐI BỘ BIẾN TẦN TOSHIBA VỚI CÁC MODEL: VF-AS1, VF-S15, VF-S11, VF-S9, VF-A7, VF-S7, VF-P7, VF-NC3, VF-PS1, VF-A5, VF-AS3...
SUNTECH- CUNG CẤP MAIN BIẾN TẦN TOSHIBA THEO YÊU CẦU CHO CÁC MODEL.
SUNTECH- CUNG CẤP MODUL LỰC IGBT, TỤ ĐIỆN CÔNG SUẤT, QUẠT, CẢM BIẾN ... CHO BIẾN TẦN TOSHIBA.
SUNTECH- BẢO TRÌ , LẮP ĐẶT , SỬA CHỮA BIẾN TẦN TOSHIBA.
SUNTECH- CUNG CẤP TỦ ĐIỆN , THI CÔNG DỰ ÁN BIẾN TẦN TOSHIBA.
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
.png)
.........................................................................................................
SUNTECH- PHÂN PHỐI BỘ DC DRIVER PARKER SSD VỚI CÁC MODEL : DC 512C, DC 590, DC 590C, DC 590P, DC591C, DC591P, DC FRAMES...
SUNTECH - PHÂN PHỐI BỘ DC DRIVER PARKER SSD VỚI DÒNG TẢI :
DC 15A - DC 2700A.
SUNTECH - CUNG CẤP MAIN LỰC , MAIN ĐIỀU KHIỂN , MAIN MỞ XUNG ... BỘ DC DRIVER PARKER.
SUNTECH - CUNG CẤP CARD ENCODER , CARD PROFIBUS , CARD ANALOG TACHO BỘ DC DRIVER PARKER.
SUNTECH - CUNG CẤP MODUL THYRISTOR CÔNG SUẤT , MODUL KÍCH TỪ , THYRISTOR , QUẠT , CẢM BIẾN, THANH CÁI ... BỘ DC DRIVER PARKER.
THÔNG SỐ MODEL .
|
TT
|
Mã sản phẩm
|
Ia(A)
|
If(A)
|
|
I
|
4Q;Điện áp 220/500V±10%
|
|
1
|
590P-53215010-P00-U4V0
|
15
|
4
|
|
2
|
590P-53235010-P00-U4V0
|
35
|
4
|
|
3
|
590P-53240020-P00-U4V0
|
40
|
10
|
|
4
|
590P-53270020-P00-U4V0
|
70
|
10
|
|
5
|
590P-53311020-P00-U4V0
|
110
|
10
|
|
6
|
590P-53316520-P00-U4V0
|
165
|
10
|
|
7
|
590P-53318032-P00-U4V0
|
180
|
10
|
|
8
|
590P-53327032-P00-U4V0
|
270
|
10
|
|
9
|
590P-53338042-P00-U4V0
|
380
|
30
|
|
10
|
590P-53350042-P00-U4V0
|
500
|
30
|
|
11
|
590P-53372542-P00-U4V0
|
725
|
30
|
|
12
|
590P-53383042-P00-U4V0
|
830
|
30
|
|
13
|
590P-53415852-P00-U4V0
|
1580
|
30
|
|
14
|
590P-53412560-P00-U4V0
|
1250
|
60
|
|
15
|
590P-53416060-P00-U4V0
|
1600
|
60
|
|
16
|
590P-53419560-P00-U4V0
|
1950
|
60
|
|
17
|
590P-534220H0-P00-U4V0
|
2200
|
60
|
|
18
|
590P-534270H0-P00-U4V0
|
2700
|
60
|
|
II
|
2Q; Điện áp 220/500±10%
|
|
1
|
591P-53215010-P00-U4V0
|
15
|
4
|
|
2
|
591P-53235010-P00-U4V0
|
35
|
4
|
|
3
|
591P-53240020-P00-U4V0
|
40
|
10
|
|
4
|
591P-53270020-P00-U4V0
|
70
|
10
|
|
5
|
591P-53311020-P00-U4V0
|
110
|
10
|
|
6
|
591P-53316520-P00-U4V0
|
165
|
10
|
|
7
|
591P-53318032-P00-U4V0
|
180
|
10
|
|
8
|
591P-53327032-P00-U4V0
|
270
|
10
|
|
9
|
591P-53338042-P00-U4V0
|
380
|
30
|
|
10
|
591P-53350042-P00-U4V0
|
500
|
30
|
|
11
|
591P-53372542-P00-U4V0
|
725
|
30
|
|
12
|
591P-53383042-P00-U4V0
|
830
|
30
|
|
13
|
591P-53415852-P00-U4V0
|
1580
|
30
|
|
14
|
591P-53412560-P00-U4V0
|
1250
|
60
|
|
15
|
591P-53416060-P00-U4V0
|
1600
|
60
|
|
16
|
591P-53419560-P00-U4V0
|
1950
|
60
|
|
17
|
591P-534220H0-P00-U4V0
|
2200
|
60
|
|
18
|
591P-534270H0-P00-U4V0
|
2700
|
60
|
|
III
|
4Q; Điện áp 500/600V
|
|
1
|
590P-63338042-P00-U4V0
|
380
|
30
|
|
2
|
590P-63350042-P00-U4V0
|
500
|
30
|
|
3
|
590P-63372542-P00-U4V0
|
725
|
30
|
|
4
|
590P-63383042-P00-U4V0
|
830
|
30
|
|
5
|
590P-63415852-P00-U4V0
|
1580
|
30
|
|
IV
|
2Q; Điện áp 500/690V±10%
|
|
1
|
591P-63338042-P00-U4V0
|
380
|
30
|
|
2
|
591P-63350042-P00-U4V0
|
500
|
30
|
|
3
|
591P-63372542-P00-U4V0
|
725
|
30
|
|
4
|
591P-63383042-P00-U4V0
|
830
|
30
|
|
5
|
591P-63415852-P00-U4V0
|
1580
|
30
|
|
V
|
4Q; Điện áp 500/690V±10%
|
|
1
|
590P-73412560-P00-U4V0
|
1250
|
60
|
|
2
|
590P-73416060-P00-U4V0
|
1600
|
60
|
|
3
|
590P-73419560-P00-U4V0
|
1950
|
60
|
|
4
|
590P-734220H0-P00-U4V0
|
2200
|
60
|
|
5
|
590P-734270H0-P00-U4V0
|
2700
|
60
|
|
VI
|
2Q; Điện áp 500/690V±10%
|
|
1
|
590P-73412560-P00-U4V0
|
1250
|
60
|
|
2
|
590P-73416060-P00-U4V0
|
1600
|
60
|
|
3
|
590P-73419560-P00-U4V0
|
1950
|
60
|
|
4
|
590P-734220H0-P00-U4V0
|
2200
|
60
|
|
5
|
590P-734270H0-P00-U4V0
|
2700
|
60
|
HÌNH ẢNH.
.jpg)
%20-%20Copy(1).jpg)
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
SUNTECH - CUNG CẤP LINH KIỆN CÔNG SUẤT CỦA HÃNG TOSHIBA, FUJI, MISUBISHI, TRANSISTOR, TRANSISTOR DARLINGTON (TIP ...), IGBT CÔNG SUẤT LỚN, IGBT CÔNG SUẤT NHỎ, ..., PHOTO QUANG, ...
SUNTECH - CUNG CẤP LINH KIỆN, BÀN PHÍM, BOARD MẠCH-PANEL (MÀN HÌNH) BIẾN TẦN, BOARD MẠCH - MÀN HÌNH MÁY CNC FANUC... CÁC HÃNG VÀ THEO YÊU CỦA QUÝ KHÁCH HÀNG : EUPEC,FUJI,SEMIKRON,TOSHIBA,MITSUBISHI...
.jpg)
.jpg)
SUNTECH - chuyên Sửa chữa Biến tần ,Servo,Máy cnc,dc Driver, Cải tạo máy, Lập trình ...Trong các dây truyền, hệ thống công nghiệp, máy công nghiệp.
SUNTECH - với đội ngũ chuyên gia phần cứng điện tử lâu năm kinh nghiệm trong việc sửa chữa biến tần chuyên khắc phục các lỗi thường gặp . Với kho linh kiện biến tần được nhập khẩu sẵn đầy đủ chủng loại để phục vụ đầy đủ nhanh chóng cho công việc sửa chữa.
SUNTECH - với đội ngũ nhân viên trực tiếp sửa chữa không qua trung gian nên luôn đảm bảo thời gian và chi phí hợp lý nhất.
SUNTECH - còn cung cấp board mạch thay thế chính hãng trong trường hợp cháy nổ quá nặng và hỏng vi điều khiển không thể khắc phục được.
SUNTECH - tư vấn , hướng dẫn khách hàng một số trường hợp có thể khắc phục cho máy hoạt động - đưa thiết bị vào sản xuất.
